Avantgarde Acoustic
Duo SD
Duo SD
Uproszczenie konstrukcji nie zawsze oznacza jedynie rezygnację z pewnych elementów. Może być również okazją do uświadomienia sobie, które elementy są najważniejsze i wymagają największej uwagi. Model DUO SD z pojedynczym modułem niskotonowym (konfiguracja Single-Drive) oferuje w skondensowanej formie wszystko to, czego potrzeba, aby wejść w świat klasycznego brzmienia serii DUO.
Duo SD

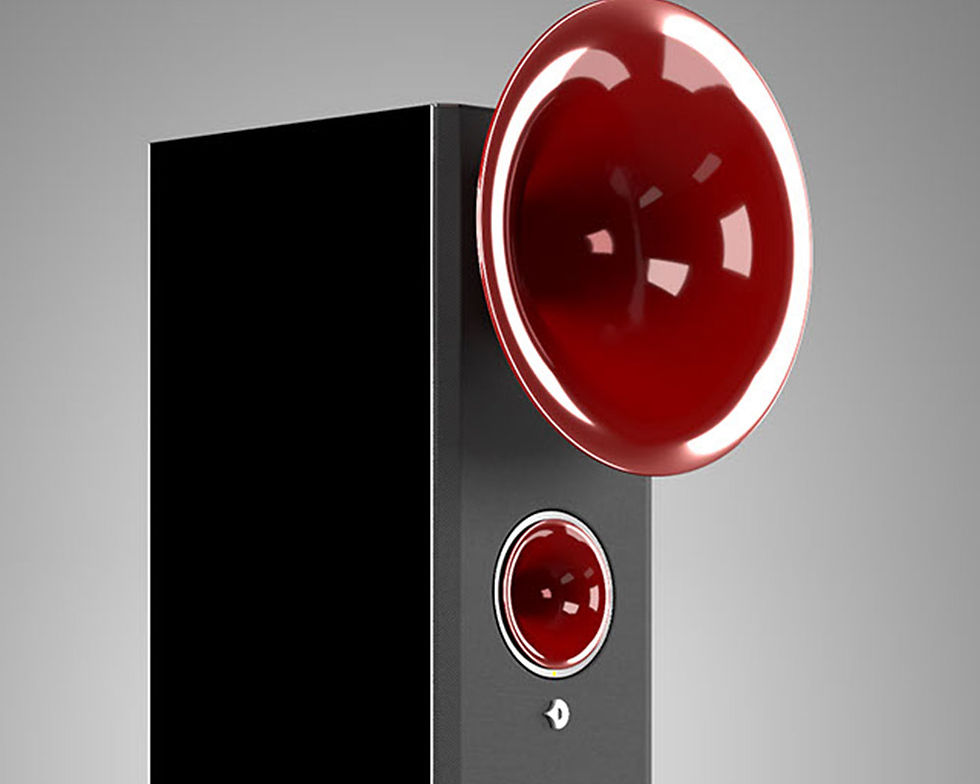

ZAPROSZENIE DO ŚWIATA KLASYCZNEGO BRZMIENIA SERII DUO
Dzięki zastosowaniu potężnej tuby sferycznej o średnicy 670 mm, której pasmo przenoszenia zaczyna się już od 170 Hz, model DUO w wyjątkowy sposób łączy najwyższą jakość dźwięku z dynamiczną elegancją. W fascynującym świecie zestawów tubowych rozmiar ma zasadnicze znaczenie: im większa tuba, tym niższa dolna częstotliwość graniczna i tym większe korzyści, jakie przynosi słuchaczowi zastosowanie tej właśnie technologii.
Głośnik średniotonowy Evolution XM2 z koszem o średnicy 170 mm i silnym magnesem ze stopu alnico został zaprojektowany pod kątem dużego, liniowego wychylenia membrany. Sama membrana jest wykonana w technice kompozytowej SoftMesh. Szkielet konstrukcji stanowi specjalna siatka usztywniająca z mikroskopijnymi otworami, które są wypełnione specjalnie opracowanym syntetycznym elastomerem. Połączenie stabilnej struktury siatkowej z elastyczną powłoką umożliwia skuteczne tłumienie rezonansów wewnętrznych membrany w szerokim zakresie częstotliwości, a tym samym wyeliminowanie niepożądanych zniekształceń harmonicznych.
Model DUO SD jest wyposażony w głośnik wysokotonowy XT3 znany z flagowych zestawów głośnikowych TRIO G3. W przetworniku głośnika XT3 zastosowaliśmy lżejszą membranę pierścieniową, co umożliwiło przesunięcie górnej granicy pasma przenoszenia aż do 28 kHz przy efektywności wynoszącej 107 dB/W/m. Uzyskane w ten sposób brzmienie jest czystsze i bardziej precyzyjne, a przy tym pełniejsze i bardziej naturalne.
W sekcji niskotonowej umieściliśmy nowy, udoskonalony głośnik XB12 w konfiguracji bas-refleks, wyposażony w cewkę o średnicy zwiększonej ze 100 mm do 153 mm. Ogromny, 6-calowy układ magnetyczny pozwala uzyskać bardzo duży współczynnik siły i wysoką moc znamionową, a jednocześnie znacznie zmniejszyć kompresję termiczną.
Wzmacniacz sekcji niskotonowej (G3-500) ma moc 500 W i jest wyposażony w zaawansowany cyfrowy procesor dźwięku. Nowy interfejs użytkownika pozwala w prosty sposób dopasować parametry dźwięku do indywidualnych upodobań oraz warunków akustycznych panujących w danym pomieszczeniu.
Najważniejsze atuty
Doskonałość w nowym wydaniu
W konstrukcjach z serii G3 rozwinęliśmy do granic możliwości koncepcję tuby naturalnej i uzyskaliśmy rekordową efektywność, co w połączeniu z poszerzonym pasmem przenoszenia daje znakomity efekt brzmieniowy.
Efektywność 107 dB
Zastosowanie przetworników Evolution nowej generacji umożliwiło uzyskanie jeszcze czystszego dźwięku i zwiększenie zakresu dynamiki.
Głośnik superwysokotonowy o średnicy 200 mm
Innowacyjna sekcja wysokotonowa z przetwornikiem XT3 i nową, wydłużoną tubą oferuje szersze pasmo przenoszenia i rekordowo niski poziom zniekształceń.
Sferyczna tuba średniotonowa o średnicy 670 mm
Nowy, udoskonalony przetwornik Evolution XT2 montowany w modelu DUO jest wyposażony w cewkę w technologii Omega, która pozwala uzyskać impedancję 18 Ω i efektywność 107 dB..
Głośnik niskotonowy XB12
Model DUO SD jest wyposażony w nowy 12-calowy głośnik XB12. Ma on cewkę o średnicy 153 mm, która generuje pole magnetyczne o indukcji 1,15 tesli na obwodzie wynoszącym 480 mm, oraz membranę wykonaną z materiału kompozytowego złożonego z celulozy długowłóknistej i włókna węglowego.
Bogata kolorystyka
Nowe, eleganckie opcje kolorystyki i wykończenia pozwalają jeszcze lepiej dopasować konfigurację wymarzonych kolumn głośnikowych do indywidualnych upodobań.
Współpłaszczyznowy układ przetworników
W zestawach głośnikowych z serii G3 wszystkie przetworniki są umieszczone dokładnie w tej samej płaszczyźnie. Inaczej mówiąc, ich centra akustyczne są idealnie ze sobą zgrane tak, aby odległość między nimi a słuchaczem była zawsze jednakowa. Dzięki temu sygnały akustyczne z poszczególnych przetworników (tj. wysokotonowego, średniotonowego i niskotonowego) docierają do słuchacza w tym samym czasie i z zachowaniem właściwych relacji.
Konstrukcja modułowa
Wszystkie elementy elektroniczne znajdują się w wymiennych modułach technicznych, dzięki czemu zestawy głośnikowe można łatwo rozbudowywać i modernizować nawet po wielu latach od zakupu.
Wzmacniacz prądowy
Opatentowane, całkowicie aktywne wzmacniacze prądowe iTRON zapewniają pełną kontrolę nad pracą membran głośników i pozwalają uzyskać niezrównaną jakość dźwięku.
Wzmacniacz sekcji niskotonowej o mocy 500 W
Wbudowany wzmacniacz o mocy 500 W jest wyposażony w filtry aktywne sterowane procesorem i nowy interfejs użytkownika G3 do programowania ustawień.
Dwie wersje do wyboru
WERSJA PASYWNA
Wersja półaktywna jest przeznaczona do współpracy z zewnętrznymi wzmacniaczami klasy hi-fi.
Dzięki efektywności wynoszącej 107 dB/W/m i impedancji 18 Ω zestawy są bardzo łatwe do wysterowania i idealnie współpracują ze wzmacniaczami o małej mocy — w tym najlepszymi na świecie urządzeniami klasy hi-end.
WERSJA iTRON
Zestawy w tej wersji są wyposażone we wbudowane moduły iTRON, dzięki czemu nie wymagają stosowania zewnętrznych wzmacniaczy. Specjalnie zaprojektowany układ elektroniczny działa na zupełnie innej zasadzie niż tradycyjne konstrukcje dostępne obecnie na rynku. Firma Avantgarde Acoustic jako pierwsza na świecie oferuje rozwiązanie techniczne, które było dotychczas uważane za niemożliwe do realizacji. Uzyskane dzięki temu brzmienie jest absolutnie wyjątkowe.
Modułowa konstrukcja ułatwiająca dostosowywanie i modernizację zestawu
Każdy model jest wyposażony w wymienny moduł techniczny połączony z resztą zestawu specjalnym złączem wielostykowym. Dzięki temu wersję półaktywną można w przyszłości rozbudować o moduły iTRON.
Nasze zestawy można również modernizować w celu wykorzystania najnowszych osiągnięć w dziedzinie cyfrowego audio — nawet po upływie wielu lat od zakupu. Powyższe rozwiązania sprawiają, że produkty marki Avantgarde Acoustic są inwestycją na pokolenia.
Idealna zwrotnica
Dzięki zastosowaniu filtra SphericLowCut, filtra akustycznego AirGate i układu PolarisationPlus powstała najbardziej innowacyjna koncepcja pasywnej zwrotnicy głośnikowej.
Zadbaliśmy również o najwyższą jakość podzespołów. Jednym z nich jest kondensator NatureCap, który charakteryzuje się niezwykle złożoną konstrukcją i jest produkowany ręcznie w Niemczech. Jego elektrody są wykonane z precyzyjnie walcowanego aluminium, nie zaś z folii z tworzywa sztucznego pokrytej cieniutką warstwą metalu, a rolę dielektryka pełni materiał kompozytowy z włókien celulozowych nasączonych olejami organicznymi. Kondensator NatureCap jest mniej więcej 25-krotnie większy od kondensatorów stosowanych wcześniej w produktach z serii XD, w związku z czym zamocowanie go na płytce drukowanej wymaga użycia specjalnych wsporników.
Konstrukcja przetworników
Prace nad nową serią przetworników Evolution trwały ponad pięć lat. Przez cały ten czas dopracowywaliśmy nasz projekt, eksperymentowaliśmy, wprowadzaliśmy udoskonalenia, wykonywaliśmy pomiary i przeprowadzaliśmy testy odsłuchowe. Dzięki idealnemu dopasowaniu przetwornik i tuba tworzą spójną całość gwarantującą najwyższą jakość dźwięku.
Doświadczenie
Od ponad 30 stosujemy wyłącznie głośniki tubowe i stale je udoskonalamy.
Innowacyjność
Dzięki ogromnemu doświadczeniu i specjalistycznej wiedzy od lat wprowadzamy zasadnicze innowacje techniczne.
Najwyższa jakość wykonania
Stosujemy wyłącznie najlepsze materiały, a na etapie projektowania i produkcji nieustannie dbamy o najwyższą jakość zgodnie z najlepszymi tradycjami niemieckiej inżynierii.
Współpłaszczyznowy układ przetworników
W zestawach głośnikowych DUO wszystkie przetworniki są umieszczone dokładnie w tej samej płaszczyźnie. Inaczej mówiąc, ich centra akustyczne są idealnie ze sobą zgrane tak, aby odległość między nimi a słuchaczem była zawsze jednakowa.
GŁOŚNIK WYSOKOTONOWY
Tuba wysokotonowa o średnicy 200 mm
-
Niska dolna częstotliwość graniczna i znacznie większa moc akustyczna
-
Mniejsza i lżejsza membrana
-
Liniowa odpowiedź fazowa z przesunięciem mniejszym niż 50° (4–20 kHz)
-
Górna granica pasma przenoszenia 28 kHz
GŁOŚNIK ŚREDNIOTONOWY
Tuba sferyczna o średnicy 670 mm
-
Bardzo niski współczynnik kompresji
-
Duże liniowe wychylenie
-
Impedancja 27 Ω
-
Wyjątkowa membrana kopułkowa ze specjalnym filtrem akustycznym AirGate
-
Efektywność 107 dB/W/m

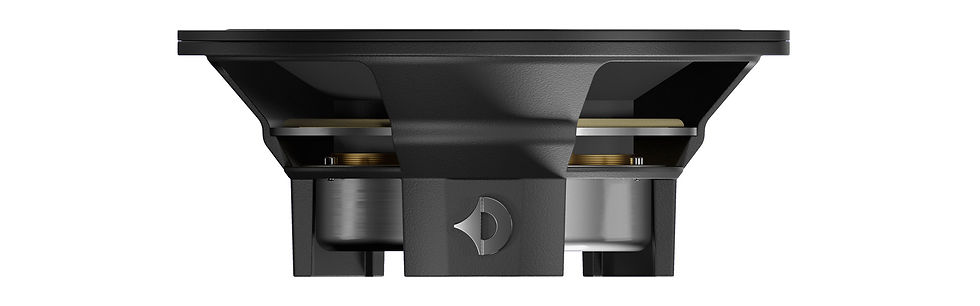

Głośnik niskotonowy XB12
POTĘŻNY PRZETWORNIK — POTĘŻNY BAS
Na potrzeby DUO SD zaprojektowaliśmy zupełnie nowy głośnik niskotonowy, w którym zwiększyliśmy średnicę cewki ze 100 mm do 153 mm w stosunku do poprzedniego modelu. Zastosowanie tak dużego, 6-calowego układu magnetycznego pozwala uzyskać maksymalny współczynnik siły elektromotorycznej i wysoką moc znamionową, a jednocześnie zmniejszyć kompresję mocy.
Sercem układu magnetycznego są dwa wysokiej klasy magnesy, do produkcji których musieliśmy zaangażować największy w Europie zakład dysponujący piecem indukcyjnym pracującym z napięciem 200 000 V. Generują one pole magnetyczne o indukcji 1,15 tesli, które oddziałuje na cewkę o obwodzie wynoszącym 480 mm — ponad 50% więcej niż w poprzednim modelu.
Całość uzupełniają nabiegunniki ze stali niskowęglowej, które również zostały zaprojektowane specjalnie z myślą o głośniku XB12. Aby zapewnić jak najbardziej liniową pracę układu drgającego nawet przy maksymalnym wychyleniu membrany, zastosowaliśmy resor dolny o opatentowanym profilu dynamicznym, który dostosowuje się do położenia zawieszenia górnego. Samo zawieszenie górne jest wykonane z niskostratnego kauczuku akrylonitrylo-butadienowego (NBR), który pozwala uzyskać szybką i równomierną charakterystykę transjentową.
Membrana jest wykonana z materiału kompozytowego złożonego z celulozy długowłóknistej i włókna węglowego, który charakteryzuje się znakomitą sztywnością i odpornością na skręcanie, a tym samym umożliwia działanie układu według zasady sztywnego tłoka i optymalne odwzorowanie przebiegu sygnału.
Głośnik XB12 ma nowy kosz SingleFrame z ramionami odlewanymi z aluminium, które dodatkowo osłaniają układ magnetyczny i usztywniają całą konstrukcję, aby zapewnić pełną stabilność mechaniczną elementów ruchomych.
Model XB12 wyznacza nowe standardy w kategorii głośników niskotonowych. Zastosowanie tej właśnie jednostki podkreśla wyjątkowy i bezkompromisowy charakter kolumn z serii G3.
Idealne komponenty
Dzięki zastosowaniu filtra SphericLowCut, filtra akustycznego AirGate i układu PolarisationPlus powstała najbardziej innowacyjna koncepcja pasywnej zwrotnicy głośnikowej.
Zadbaliśmy również o najwyższą jakość podzespołów. Jednym z nich jest kondensator NatureCap, który charakteryzuje się niezwykle złożoną konstrukcją i jest produkowany ręcznie w Niemczech. Jego elektrody są wykonane z precyzyjnie walcowanego aluminium, nie zaś z folii z tworzywa sztucznego pokrytej cieniutką warstwą metalu, a rolę dielektryka pełni materiał kompozytowy z włókien celulozowych nasączonych olejami organicznymi. Kondensator NatureCap jest mniej więcej 25-krotnie większy od kondensatorów stosowanych wcześniej w produktach z serii XD, w związku z czym zamocowanie go na płytce drukowanej wymaga użycia specjalnych wsporników.
Wzmacniacz sekcji niskotonowej
MOC W KAŻDEJ SYTUACJI
Aktywną sekcję niskotonową modelu DUO SD zasila wbudowany wzmacniacz G3-500 o mocy 500 W, który dysponuje dużym zapasem dynamiki nawet przy zaawansowanych ustawieniach korekcji dźwięku.
Przełączane wejście wyzwalacza (12 V) umożliwia zdalne włączanie zasilania sekcji niskotonowej. Ponadto dostępne są wejścia wysokopoziomowe umożliwiające bezpośrednie podłączenie modułu niskotonowego do wzmacniacza zintegrowanego, amplitunera lub końcówki mocy, a także wejścia liniowe w postaci gniazd XLR.
.
Zwrotnica cyfrowa
WSZYSTKO POD KONTROLĄ
Wzmacniacz sekcji niskotonowej jest wyposażony w zaawansowany cyfrowy procesor dźwięku (DSP), który pełni funkcję zwrotnicy cyfrowej działającej z precyzją i dokładnością nieosiągalną dla techniki analogowej. Zastosowanie zwrotnicy cyfrowej umożliwia wyeliminowanie wszelkich pasywnych elementów filtrujących z toru sygnałowego.
Do regulacji głośności sekcji niskotonowej służą dwa przyciski umieszczone obok ekranu procesora DSP.
Oprócz tego dostępnych jest wiele innych ustawień (takich jak filtry górno- i dolnoprzepustowe, korektory itd.), które można konfigurować za pomocą oprogramowania Avantgarde Control. Moduł procesora ma dwa gniazda sieci LAN, które umożliwiają łączenie szeregowe i równoczesne programowanie sekcji niskotonowych w kilku kolumnach. Opcjonalnie dostępne jest również połączenie USB.
Gruntownie odświeżony interfejs użytkownika jest bardziej intuicyjny i łatwiejszy w obsłudze, a dostępne opcje pozwalają szybko dopasować wszystkie parametry do akustyki pomieszczenia i indywidualnych upodobań słuchacza.
Za pomocą regulatora BASS-BOOST można podbić niskie częstotliwości poniżej 45 Hz i w ten sposób zmienić charakterystykę pracy sekcji niskotonowej z liniowej na „ocieploną”.
Cyfrowy procesor dźwięku jest również wyposażony w ośmiopasmowy korektor, który umożliwia regulację poszczególnych pasm częstotliwości w zakresie ±4 dB. Za jego pomocą można dopasować charakterystykę częstotliwościową do określonego typu brzmienia (liniowa, techno, pop, rock, klasyka itd.) lub zredukować występujące w szerszych zakresach rezonanse pomieszczenia.
Suwak LPF-RANGE służy do regulacji górnej częstotliwości podziału zwrotnicy sekcji niskotonowej, co wpływa na ogólną równowagę tonalną zestawu.
Przy wyższych wartościach zakres pracy sekcji niskotonowej zachodzi częściowo na pasmo przenoszenia tuby średniotonowej, co sprawia, że głosy i dźwięki instrumentów nabierają cieplejszej barwy i wypełnienia.
Z kolei ustawienie niższej częstotliwości podziału zwrotnicy powoduje powstanie niewielkiej luki między pasmami przenoszenia sekcji niskotonowej i średniotonowej, przez co równowaga tonalna zestawu przesuwa się w stronę brzmienia bardziej dynamicznego i energicznego.
Ustawienia FILTER 1 i FILTER 2 to wąskopasmowe filtry wycinające, które umożliwiają obniżenie poziomu sygnału o 3 dB lub 6 dB. Za ich pomocą można wyeliminować lub zredukować niepożądane rezonanse występujące w węższym zakresie częstotliwości.
BOGATY WYBÓR OPCJI KOLORYSTYCZNYCH
Nowa paleta to starannie dobrane kolory, które naszym zdaniem doskonale łączą ponadczasową elegancję z ekspresją godną niepowtarzalnego dźwięku. Dostępne barwy harmonijnie współgrają z wystrojem wnętrz o różnej stylistyce, a jednocześnie podkreślają piękno głośników tubowych.
Przy doborze kolorystyki inspirowaliśmy się między innymi przyrodą masywu Odenwald z jej naturalnymi, stonowanymi i przyjemnymi dla oka barwami. W ten sposób oddaliśmy hołd regionowi, z którego wywodzi się nasza firma.
Jednocześnie stale poszukujemy nowych rozwiązań, zbaczamy z utartych ścieżek i dążymy do perfekcji. Fascynuje nas także astronomia — stąd inspiracja wszechświatem i jego wielobarwnym pięknem.
Kolorystyka tub
Andromeda (NO.C1)
Szary, wysoki połysk
Black Hole (NO.C2)
Czarny, wysoki połysk
Genuine Red (NO.C3)
Czerwony, wysoki połysk
Total Eclipse (NO.C4)
Pomarańczowy metaliczny, wysoki połysk
Red Giant (NO.C5)
Ciemnoczerwony metaliczny, wysoki połysk

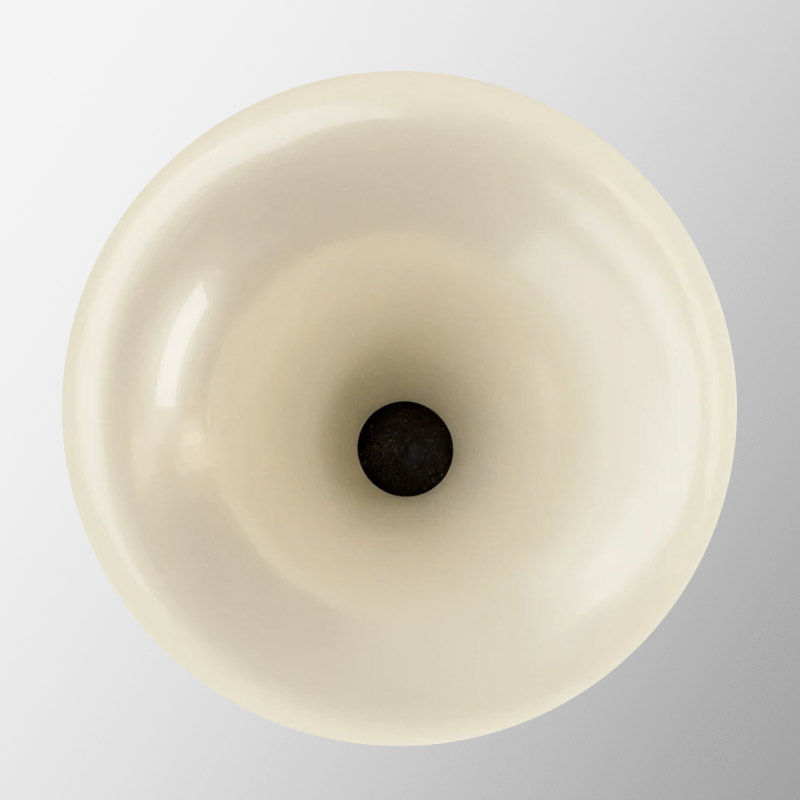

White Dwarf (NO.C6)
Biały perłowy
My Milky Way (NO.C7)
Srebrny metaliczny, wysoki połysk
Very Venus (NO.C8)
Jasnobrązowy metaliczny, wysoki połysk
Galactic Glow (NO.C9)
Granatowy metaliczny, wysoki połysk
Nocturne Grey (NO.C10)
Jasnoszary, supermat
Goose Bump (NO.C11)
Jasnobrązowy, supermat
Audiophile Heaven (NO.C12)
Granatowy, supermat
Każdy z dwunastu kolorów w naszej palecie został starannie dobrany tak, aby umożliwić harmonijne wkomponowanie zestawów głośnikowych w wystrój pomieszczenia i wyeksponowanie ich charakterystycznych tub. Szeroka gama opcji pozwala dostosować wygląd kolumn do indywidualnych upodobań.
Pierścień mocujący tubę
W przypadku pierścieni mocujących można wybrać stonowaną czerń lub bardziej wyróżniające się wykończenie w kolorze miedzi.
Black
Anodyzowana czerń
Copper
Anodyzowana miedź
Wykończenie obudowy
Oferujemy całą gamę kolorów i opcji wykończenia obudowy. Dla osób, które wolą minimalizm, przygotowaliśmy powłoki lakiernicze w kolorach matowej czerni i matowej bieli, a miłośnicy bardziej naturalnego wyglądu mają do wyboru szereg oklein naturalnych..
Matte black
Black lacquer
Specyfikacja
PARAMETRY ZESTAWU
Pasmo przenoszenia: 18 Hz – 28 kHz
Moc: 100 W
Efektywność (1 W, 1 m): >107 dB
Częstotliwości podziału zwrotnicy: 170 Hz / 3500 Hz
Impedancja znamionowa: 18 Ω
Zalecana moc wzmacniacza: >10 W
Zalecana wielkość pomieszczenia: >20 m2
Współpłaszczyznowy układ przetworników: tak
Technologia OmegaDriveAA: tak
Filtrowanie AirGateAA: tak
Kondensatory NatureCapAA z układem PolarisationPlusAA: tak
TUBY
Rodzaj tuby: sferyczna
Rozpiętość kątowa tuby: 180°
Średnica tuby:
głośnik średniotonowy: 670 mm
głośnik wysokotonowy: 200 mm
PRETWORNIKI
Głośnik średniotonowy: 170 mm (7 cale)
Głośnik wysokotonowy: 25 mm (1 cal)
WYMIARY I MASA
Wymiary:
szerokość: 670 mm
głębokość: 652 mm
wysokość (±10 mm): 1552 mm
Masa: 94 kg/szt.
KONSTRUKCJA MODUŁOWA
Złącze wielostykowe wysokiej jakości: tak
Wersja półaktywna: tak
Wersja w pełni aktywna z wzmacniaczem iTRON: tak
MODUŁ iTRONAA (opcjonalnie)
Opatentowany przetwornik napięciowo-prądowy iTRONAA: tak
Układ całkowicie zbalansowany: tak
Topologia single-ended: tak
Zerowe sprzężenie zwrotne: tak
Brak ujemnego sprzężenia zwrotnego: tak
Moc wyjściowa: 2 × 100 W
